罐区液位测量方案

　　对于内浮盘式拱顶罐，我司采用“浮子井”方案安装磁致伸缩液位计

1.安装要求 (常规)

A.安装位置:

液位仪尽量远离进出油口,防止直接冲击。 若无法避开,采取措施如加装护套管或在罐底部加挡板等;

离罐壁300mm以上。

B.安装孔通径D: 应大于浮子的外直径最少60mm，本次安装位置法兰开口为DN150。

C. 内(外)浮盘安装, 应保证浮盘的起伏、摆动、转动都不会接触液位仪及浮子。

D. 推荐使用满足上述要求的光孔或副计量孔, 其他特殊情况,具体分析。推荐安装孔与罐壁间距和计量孔与罐壁间距相同

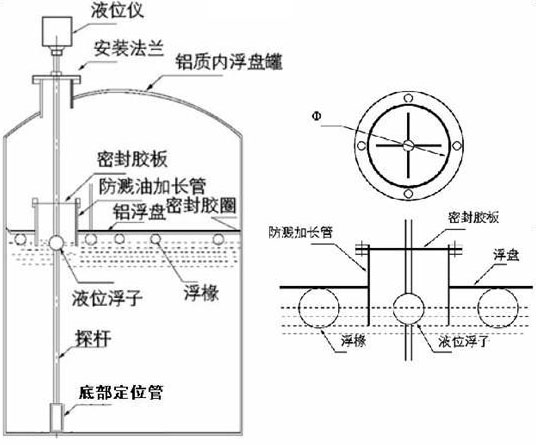

2. “浮子井”安装要求

内浮盘开孔遵循的原则是：

浮盘的开孔直径大于浮子(及重锤)的直径，一般推荐大于300毫米。

浮盘的上下浮动过程中，可能会出现转动，应保证浮盘的转动不会硬性接触液位仪的探杆和浮子，否则应适当加大开孔尺寸。

“浮子井”密封胶板由三部分组成。双层胶板，各层十字开口，交叉叠加，即胶板开口应为八角，一般每 “浮子井”防溅加长管的浮盘上部分为防止油溢出至浮盘上，并能保证密封胶板不会接触浮子。防溅加长管的浮盘下的部分是防止浮子卡在浮盘下，它应至少浸入液面下100毫米。
