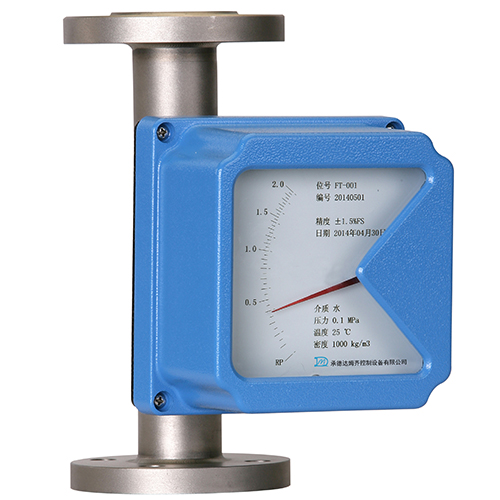

DM10金属管浮子流量计

【产品概述】

DM10系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计，因其具有体积小、压损小、量程比大、安装维护方便等特点，适用于小流量、低流速、复杂介质的流量测量与过程控制。

【产品特点】

◆ 模块化组合设计，维修方便，正常使用免维护。

◆ 单轴、非接触新型磁耦合结构，信号传输更稳定。

◆ 双行、大屏幕液晶显示瞬时、累计流量，可带背光。

◆ 智能型具有掉电保护、数据备份及恢复功能。

◆ 全金属结构，抗震、耐压、耐温、防腐。

◆ HART通讯协议。

【技术参数】

流量范围：水 6～200000l/h; 空气 0.05～4000/h(20℃,0.1013Mpa)

量程比：10:1(标准型); 20:1(特殊型)

测量精度：1.5(特殊型1.0)

工作压力：DN15～DN50(PN4.0Mpa,特殊型25Mpa)

　　　　　DN80～DN100(PN1.6Mpa,特殊型16Mpa)

介质温度：-40℃～+220℃(标准型); -20℃～+85℃(PTFE)

环境温度：-40℃～+120℃

介质黏度：DN15:≤5Mpa.s(H15.1～H15.3) ≤30Mpa.s(H15.4～H15.9)

DN25：≤250Mpa.s

DN50～DN150：≤300Mpa.s

输出方式：标准信号：二线制4-20mA

脉冲信号：最小间隔50ms

报警信号：集电极开路,MAX100mA@30VDC内部阻抗100欧姆

供电电源：标准型：24VDC(10.8VDC～36VDC)

交流型：220VAC(85C～265VAC)

电池型：3.6@4AH镍氢电池

连接方式：法兰连接、螺纹连接、卡箍连接

整体高度：标准型250mm(其他安装方式除外)

防护等级：IP65

防爆等级：本安防爆、隔离防爆
