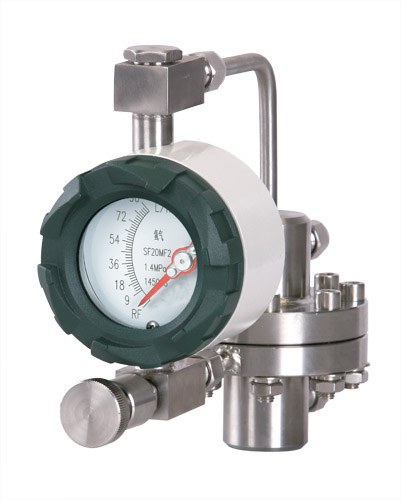

DMC吹扫流量计

概述

DMC系列吹扫装置，是由本公司生产的金属管浮子流量计和恒流控制阀组成的，在系统中实现恒流量输出设定、控制和指示；可广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。

特点

• 基本单元为单路，可选多路组合型式

• 1/4〞NPT、卡套、螺纹、法兰等多种连接形式

• 耐高温流体介质，可达200℃

• 内衬PTFE防腐结构，可用于较强的腐蚀性介质

• 根据流量范围不同分为DMCC10型和DMC20型

技术参数

仪表型号：     DMC10

测量范围：     水（20℃）        25―4000L/h

           空气（0.1013Mpa,20℃）0.7―80Nm3/h

量程比：      10：1

精度等级：     标准1.5级，特殊1级

流量刻度划分：  实际流量刻度

压力损失：     2.1～4.5kPa

可控压力范围：  0.02-0.5MPa

压差：       0.02-0.045MPa

最大压力：     标准：6.4MPa

           特殊： 15MPa 可根据要求制造

介质温度：     标准：-80～+150℃

           特殊： 200℃根据需要

环境温度：     -25～+65℃

接触介质材质：  304、316、316L和PTFE密封垫

外壳：       铸铝，环氧树脂喷涂

连接

           标准螺纹：    1/2”-1”NPT，1/2”-1”G

           标准卡套：    Φ12mm，其它可根据要求制造

           标准法兰：    HG20594-97 DN15、DN25可根据要求制造

仪表型号：    DMC20

测量范围：    水（20℃）3―100L/h

           空气（0.1013Mpa,20℃）50―3400NL/h

量程比：     10：1

精度等级：    标准4.0级，特殊2.5级

流量刻度划分：  实际流量刻度

压力损失：    1.2～3.5kPa

可控压力范围:  0.02-0.5MPa

压差：       0.02-0.045MPa

最大压力：    标准：6.4MPa

           特殊： 15MPa 可根据要求制造

介质温度：    标准：-80～+150℃

           特殊： 200℃根据需要

环境温度：    -25～+65℃

接触介质材质：  316L和PTFE密封垫

外壳：       铸铝，环氧树脂喷涂

连接:

          标准螺纹：    1/4”NPT，1/2”NPT

          标准卡套：    Φ6，Φ8，Φ10mm，其它可根据要求制造

          标准法兰：    HG20594-97 DN15、DN25可根据要求制造
