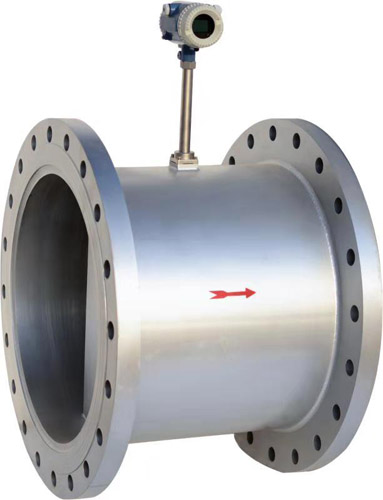

DM300涡街流量计

概述

DM300系列 涡街流量计具有测量范围广、准确度高、压损小、性能稳定、安全可靠、安装使用方便等优点。广泛应用于石油、化工、电力、制药、食品、煤炭、环保、轻纺、冶金、造纸等行业，适用于各种气体、液体、蒸汽等低粘度流体的流量测量，也可用于测量含有少量颗粒、杂质的浑浊液体。

特点

• 抗震型：涡街流量计采用设计先进的传感进行检测从根本上消除了外界振动的影响。

• 防爆型设计：本安型  Ex ibⅡCT1- T6；隔爆型  Ex dⅡCT1-T6

• 智能型：现场可以通过手动健、磁棒或手操器修改仪表参数和仪表量程。

• 精度高：液体≤±0.75%的测量值

       气体/蒸气≤±1%的测量值

• 显示方式：可显示被测介质的瞬时流量和累计流量。

• 输出方式：4--20mA电流信号输出/脉冲信号和触点信号。

• 通讯方式：HART—Protocol通讯协议

        HART—Protocol现场总线

• 可实现高温400度测量。

• 接液部分无活动部件，坚固耐用，免维护。可带双传感器。

技术参数

测量介质：液体、气体、蒸汽

介质粘度：小于10cp

介质温度：-50℃——+400℃

本体材料：1Cr18Ni9Ti(其他材料协议供货)

传感器密封：石墨垫片

环境温度：-30℃——+80℃

公称直径：DN15——DN300

测量精度：液体：测量值的±1%（普通）

          测量值的±0.5%（特殊）

          气体：测量值的±1%

量程比：20：1

压力等级：PN25，PN40

连接方式：夹持式 DN15--DN150

      法兰式 DN15--DN600。

      插入式 DN350--DN2000

流量范围：见附表。

防护等级：IP67

转换器壳体：压铸铝,上漆

供电电压：12——36VDC

输出信号:两线制4--20mA电流输出、可编程脉冲输出、传感器涡街频率输出。

现场显示：可编程设定显示瞬时流量、累积流量和百分比流量。
